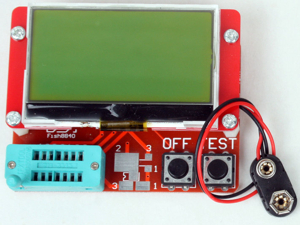

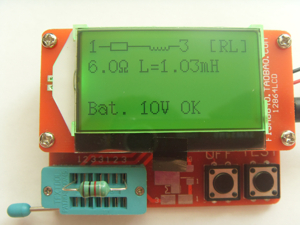

Транзистор тестер ESR метр

1. Работает на микроконтроллере ATmega328P.
2. LCD-дисплей 128x64 пикселя с изумрудной подсветкой.
3. Автоматическое определение N-P-N и P-N-P биполярных транзисторов, N- и P-канальных MOSFET транзисторов, JFET транзисторов, диодов, двойных диодов, тиристоров и симисторов.
4. Автоматическое определение расположения выводов радио элемента.

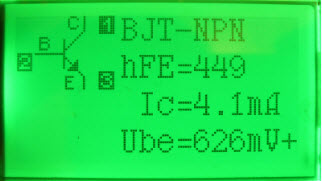

5. Измерение коэффициента усиления и порогового напряжения база эмиттер биполярного транзистора.
6. Транзисторы Дарлингтона идентифицируются по пороговому напряжению и коэффициенту усиления.
7. Обнаружение защитного диода в биполярных и MOSFET транзисторах.
8. Измерение порогового напряжения затвора и величины ёмкости затвора MOSFET.

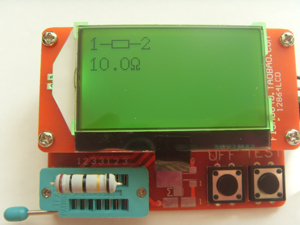

9. Измерение одного или двух резисторов с изображением символа резистора и точностью до 4 десятичных цифр. Все символы пронумерованы соответственно номерам щупов
Тестера (1-2-3). Таким образом, потенциометр также может быть измерен.
10. Разрешение измерения сопротивления до 0,01 ом;, а величина измерения - до 50 Mом;.
Определение и измерение одного конденсатора с изображением символа конденсатора Определение и измерение одного конденсатора с изображением символа конденсатора и точностью до четырех десятичных цифр.
11. Ёмкость конденсатора может быть замерена от 25 pF до 100000mF. Разрешение измерения составляет 1 pf

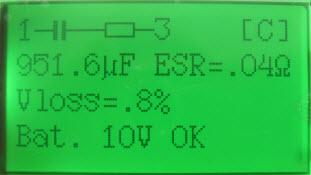

11. ESR конденсатора измеряется с разрешением 0,01 ? для конденсаторов ёмкостью более 90 nF и отображается числом с двумя значащими десятичными цифрами.
12. Для конденсаторов ёмкостью выше 5000 pF может быть определена потеря напряжения после воздействия импульса зарядки. Потеря напряжения дает оценку добротности (качества) конденсатора.
13. Определение до двух диодов с изображением их символов или в правильном
порядке. Дополнительно отображается прямое падение напряжения на диоде.
15. Стабилитроны могут быть определены, если их обратное напряжение пробоя ниже 4,5 V . Они отображаются, как два диода, и могут быть идентифицированы, как стабилитроны, только по напряжению. Номера выводов, соответствующие символу диода, в этом случае, идентичны. Реальный вывод анода диода можно идентифицировать только по падению напряжения (около 700 mV )!

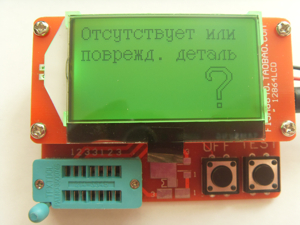

16. Если определяется более чем 3 диода, число диодов отображается дополнительно с сообщением о том, что элемент повреждён. Это может произойти, только если диоды присоединены ко всем трем выводам, и, по крайней мере, один из диодов - стабилитрон. В этом случае необходимо произвести измерения, подсоединив к двум щупам Тестера сначала одну пару из трех выводов элемента, затем - любую другую пару выводов элемента.
17. Измерение величины ёмкости одиночного диода в обратном направлении. Биполярный транзистор может также быть проанализирован, если подключить базу и коллектор или базу и эмиттер.
18. Одним измерением можно определить назначение выводов выпрямительного моста.
